Wasserzähler mit positiver-Verdrängung
Messung des Gesamtvolumens an kaltem Wasser, das durch die Rohrleitung fließt.
Ein volumetrischer Wasserzähler ist ein Instrument, das die Gesamtdurchflussrate berechnet, indem es das Flüssigkeitsvolumen in einem festen Hohlraum misst. Aufgrund seiner hohen Genauigkeit und Empfindlichkeit gegenüber niedrigen Durchflussraten eignet es sich besonders für Szenarien mit strengen Dosieranforderungen.
Beschreibung
LXHY-15~25 Volumetrisch Water Meter
Produktmerkmale/-vorteile
- Volumetrisches Rotationskolben-Messprinzip. Das Produkt entspricht den Standards ISO4064 C oder Klasse D;
- Hohe Empfindlichkeit, kann bei 4 Litern/Std. bei niedriger Durchflussrate gemessen werden.
- Keine Standortbeschränkung für die Installation. Die Genauigkeit darf bei der Installation an einer horizontalen oder vertikal geneigten Rohrleitung nicht beeinträchtigt werden;
- Das Register ist mit einer speziellen Flüssigkeit versiegelt, um eine klare -Anzeige über einen langen Zeitraum hinweg zu gewährleisten.
- Eingebautes-Rückschlagventil, um einen Wasserrückfluss zu verhindern;
- Mechanismus, der hochwertiges Material verwendet, um die Eigenschaften des Tisches zu gewährleisten;
Standard:GB/T 778; ISO4064
Material des Wasserzählergehäuses:Grauguss, Sphäroguss, Edelstahl, Kunststoff
Verifizierungsstufenstandard:R160; R200
Funktionierender Zustand
- Wassertemperatur: T30 T50
- Wasserdruckklasse: MAP16; MAP10 (KUNSTSTOFFKÖRPER)
Maximal zulässiger Fehler
(1)Von der Mindestdurchflussrate (Q1) einschließlich bis zur Übergangsdurchflussrate (Q2) ausschließlich ±5 %.
(2)Vom Übergangsdurchfluss-(Q2) bis zum Überlastdurchfluss (Q4) ±2 % (Warmwasserzähler ±3 %)

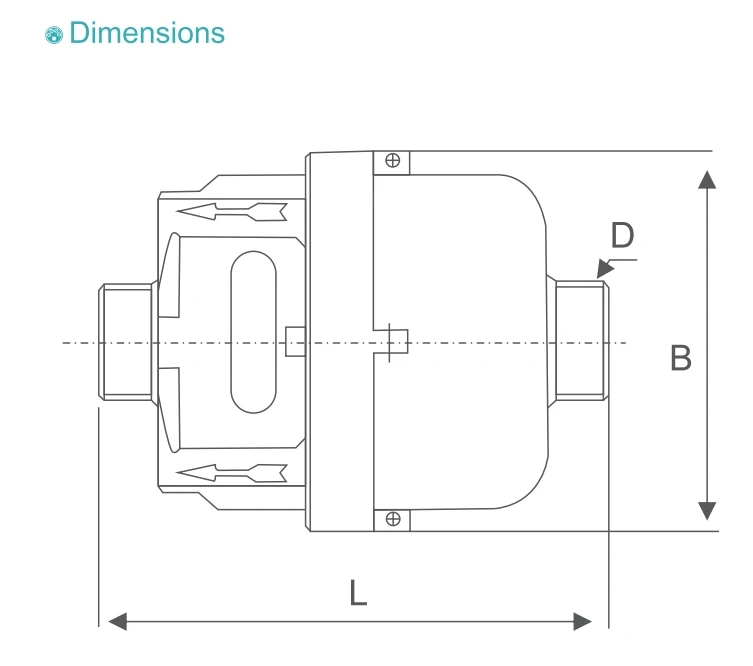

Modelle und Spezifikationen
|
Modell |
Größe |
Länge |
Breit |
Verbindungsthreads |
|
mm |
D |
|||
|
LXHY-15 |
1/2" |
115 |
85.2 |
G3/4B |
|
LXHY-20 |
3/4" |
130 |
85.2 |
G1B |
|
LXHY-25 |
1" |
170 |
95 |
G11/4B |
|
HAUPTTECHNISCHE SPEZIFIKATIONEN
|
||||||||
|
Modell |
Größe |
Klasse |
Q4 Überlastung |
Q3 Dauerhaft |
Q2 |
Q1 |
Minimum |
Maximal |
|
m³/h |
m³ |
|||||||
|
LXHY-15 |
1/2" |
R160 |
3.125 |
2.5 |
0.025 |
0.015 |
0.0001 |
9,999 |
|
LXHY-20 |
3/4 " |
5 |
4 |
0.04 |
0.025 |
0.0001 |
9,999 |
|
|
LXHY-25 |
1" |
7.875 |
6.3 |
0.063 |
0.039375 |
0.0001 |
9,999 |
|
Explosiver Blick auf den Wasserzähler
